浅谈喷嘴如何选型(三)喷嘴流量的选择-河南喷雾系统

作者:admin 浏览量:79440 来源:本站 时间:2023-05-16 18:11:48

信息摘要:

浅谈喷嘴选型(三)喷嘴流量选择上期我们谈到了喷雾效果的选择,当我们明白了自己需要的大概喷雾效果时,其实也就是大致选出了喷嘴的流量范围,我们选用的是大流量、中流量、小流量及微流量。那么下面我们来看下具体的流量应如何选择。上面是某一款喷嘴的流量数据表,我们在选择这款喷嘴流量时,首先应清楚的是喷嘴的喷雾压

浅谈喷嘴选型(三)喷嘴流量选择

上期我们谈到了喷雾效果的选择,当我们明白了自己需要的大概喷雾效果时,其实也就是大致选出了喷嘴的流量范围,我们选用的是大流量、中流量、小流量及微流量。那么下面我们来看下具体的流量应如何选择。

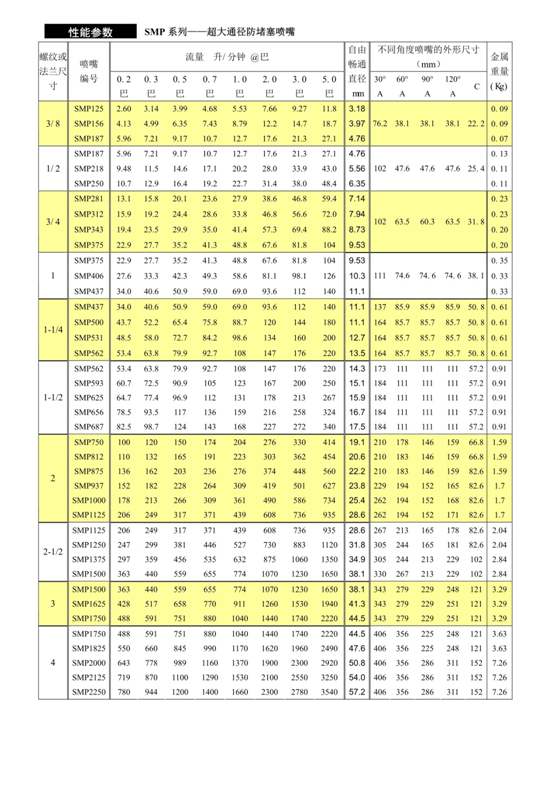

上面是某一款喷嘴的流量数据表,我们在选择这款喷嘴流量时,首先应清楚的是喷嘴的喷雾压力,这个压力不一定是泵的出口压力。当喷嘴离泵较远时,喷嘴的压力就会降低,一般来看管道水平方向上的长度100米时,管道压降为0.5公斤。当喷嘴与泵有高度差时,喷嘴压力也会降低,高度差10米,管道压降1公斤。比如,泵的扬尘为50米,对应的压力为5公斤,喷嘴的安装高度比泵高20米,那么喷嘴的实际压力则为3公斤。

下面就该喷嘴数据表举个喷嘴选型例子,比如喷嘴压力为3公斤,要求喷嘴流量为6立方/小时。数据表第一横列中间部分巴的单位即为压力单位,1=1公斤,3公斤即为3巴,我们找到3巴这个单位,该单位对应的一竖列数值即为该压力下不同型号尺寸下喷嘴的流量,该流量单位为L/min,现将6立方/小时,换算成6000L/60min=100L/min,我们在该竖列找到和100接近的数值即可,接近数值为98.1,该喷嘴的型号为SMP406,这样这款喷嘴的型号就选出来了。

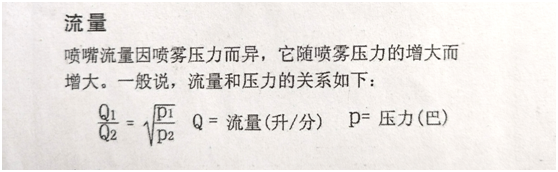

另外一种情况,比如喷嘴压力为4公斤,流量为16立方/小时,这种情况下数据表中没有4巴这个数值怎么办呢?需要用到下面的公式计算下


      Q1现在是我们求的2巴压力下的流量,Q2=16立方/小时=16X1000L/60min=267L/minP1=2巴,P2=4巴,经计算Q1=189L/min,查流量数据表2巴压力立下与该数据接近的数值为178/min,对应的型号为SMP625,这样这款喷嘴的型号就选出来了。
